Sähköinen suorituskyvyn indikaattorit:
|
Indeksi |
Parametri |
|
Työtiheys |
2400-2500MHz |
|
Lähtö CW -tyydyttynyt teho |
Suurempi tai yhtä suuri kuin 30 W (45 dbm) |
|
- bändin saavuttamisessa |
Vähemmän tai yhtä suuri kuin 1,5 dB |
|
Työvirta |
Vähemmän tai yhtä suuri kuin 3,5a |
|
Lähtö VSWR |
Vähemmän tai yhtä suuri kuin 2,6 |
|
Sotkea |
Suurempi tai yhtä suuri kuin 65dBC |
|
Harmoninen tukahduttaminen |
Suurempi tai yhtä suuri kuin -8dBC |
|
RF -lähtörajapinta |
Sam - f |
|
28 V: n virransyöttörajapinta |
Syötä - kondensaattorin kautta maadoituslevyllä / punaisella - mustia johtoja |
|
VCC -virtalähde |
DC: 27-30 V |
|
VCC Max -jännite |
+30V |
|
Ulottuvuus ilman liitintä |
96 × 53 × 20 mm |
|
Ympäristön lämpötila |
-20oC~+55oC |
|
Asennusmenetelmä |
Jäähdytin on asennettava virtavahvistinkokeita varten |

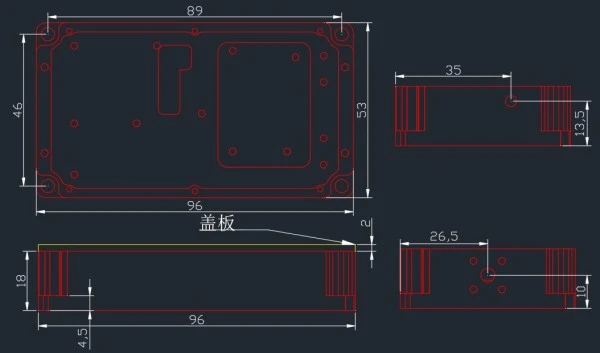

Ulkonäkö rakenne seuraavasti:
