Droonien torjuntajärjestelmä

Kohta

Parametrit

Tunnistus- ja häirintälaitteiden alayksikkö

1.1 Tunnistusvastaanottimen taajuusalue: 10MHz ~ 6GHz

1.2 Reaaliaikainen kaistanleveys: 480MHz

1.3 Neljä häiriökaistaa

1.3.1 900-930MHz (teollisuuslennokki) 20W

1.3.2 1559-1610MHz(GPS-häiriöt) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Tunnistus- ja häirintäetäisyys

1.4.1 Tunnistusetäisyys: 3-5KM (kaupunkiympäristö); 6-12KM (esikaupunkien erityisen avoin ympäristö)

1.4.2 Häirintäetäisyys: 1-1,5 KM (100 metriä korkea);

1.5 Havaitsemisen tarkkuus: 9,3° (testausselosteen tiedot)

1.6 Antenni

1.6.1 Taajuusalue: 380MHz -6GHz

1.6.2 Vaakasuuntainen tunnistuskulma: 0°- 360°

1.6.3 Pystyilmaisinkulma: -30°- +90°

1.7 Koko kone (laite on integroitu tunnistus- ja vastatoimilaite)

1.7.1 Suurin virrankulutus: 300W

1.7.2 Käyttölämpötila: -20°~+60°

1.7.3 Säilytyslämpötila: -40°~+70°

1.7.4 Paino: 12.25KG

1.7.5 Koko: halkaisija 400mm * korkeus 555mm

Antennin kiinnike

2.1 Paino:4.32KG

2,2 Koko: halkaisija 260mm* suljettu korkeus 923mm

Tietokone

Kannettava tietokone, hiiri, sovitin, verkkokaapeli. (voidaan liittää keskusohjaukseen HDMI-näyttö)

Spektrijärjestelmän ohjelmistot ja toiminnot

4.1 DRONE-tunnistus ja paikannus: Radiotaajuuksien havaitsemisen avulla se voi tunnistaa ja paikantaa 8 DRONE-mallia samanaikaisesti, avata automaattisesti tunnistustulosikkunan, tunnistaa DRONE-kuvan, näyttää DRONE-mallin, atsimuuttia, käyttää taajuutta, tasoa ja etäisyyttä, dronen katoaminen tyhjentää ja järjestää tunnistustulokset automaattisesti.

4.2 Nopea tunnistaminen ja paikannus: tunnistusaika<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Havaitsemisen tulosluettelo: Luettelossa näkyvät drone ja malli-, aika-, atsimuutti- ja etäisyystiedot, ja ne voidaan viedä raporttina.

4.4 Yhden aseman paikannus: Radiotaajuuksien havaitsemisen avulla droonin ja käyttäjän välinen etäisyys voidaan karkeasti mitata monimutkaisten algoritmien avulla yhden aseman ja yhden sijainnin olosuhteissa.

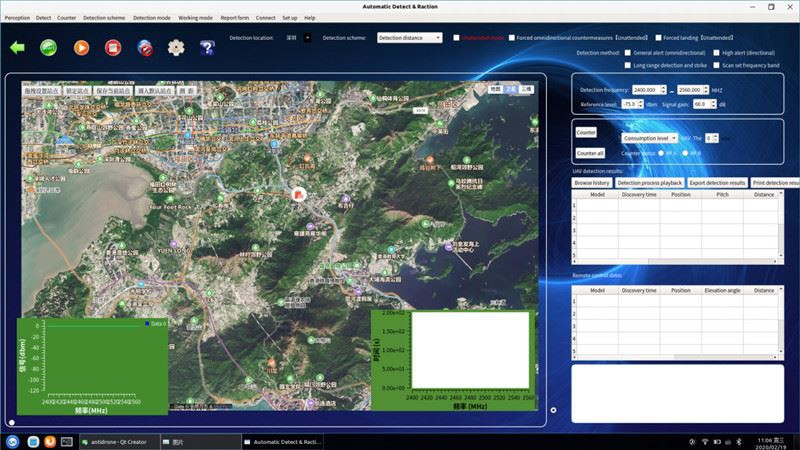

4.5 Kartan näyttötoiminto: Näytä dronen ja käyttäjän sijainti 2D (3D) -kartalla ja näytä tiedot, kuten leveysaste, pituusaste ja etäisyys. Karttanäyttötoiminto: Näytä dronen ja käyttäjän sijainti 2D (3D) -kartalla ja näytä tietoja, kuten leveysaste, pituusaste ja etäisyys.

4.6 Havaitsemis- ja puolustuskulma voidaan asettaa: Havaitun maantieteellisen sijainnin mukaan, jos takana on korkea vuori tai korkea rakennus ja vain edessä oleva DRONE on suojattava, suojan kulma-alue voidaan asettaa mielivaltaisesti, mikä voi tehokkaasti poistaa signaalin heijastuksen aiheuttaman väärän kulman.

4.7 Etäisyyden kalibrointi: Eri sähkömagneettisissa ympäristöissä havaitsemisetäisyydellä on virheitä. Järjestelmä voi tarjota etäisyyden kalibroinnin havaitsemisen, antaa dronen lentää 100 metriä 500 metrin etäisyydellä, ja järjestelmä kalibroi tunnistusetäisyyden automaattisesti havaitsemisen tekemiseksi Etäisyyden mittaus on tarkempi.

4.8 Tunnistustaajuuskaista voidaan asettaa: Dronen käyttämän todellisen taajuuskaistan mukaan tunnistustaajuuskaista voidaan syöttää ja muokata havaitsemisen tehostamiseksi, eikä kaikkia taajuuskaistoja tarvitse skannata havaitsemiseksi.

4.9 Täyden taajuuden kaistan tunnistus: Järjestelmälaitteen havaitsema taajuusalue on 10MHz-6 GHz ja antennin peittotaajuuskaista on 380MHz -6 GHz. Se ylläpitää hyvää tasaisuutta koko taajuusalueella. Antennin vahvistus on 5dBi-8dBi: stä, joka voi sopeutua yli kolmeen sataan MHz: iin. Miehittämättömät ilma-alukset havaitsevat kaikilla 6 GHz: n yleisillä taajuusalueilla, myös alle 380 MHz: n taajuudet voidaan havaita ja tunnistusetäisyys pienenee.

4.10 Kaukosäädin on ohjaajan paikannustoiminto: Tunnistusprosessin aikana järjestelmä tunnistaa ja paikantaa kauko-ohjaussignaalin samalla, kun se havaitsee ja paikantaa kaikenlaisia drooneja, jotka ovat ohjaajan paikannustoiminto. Todellinen mittaus on suuri näkyvällä alueella. Xinjiang DRONE-kauko-ohjaimen tunnistus- ja paikannusetäisyys on > 800 metriä

4.11 Älykäs linkityksen vastatoimi: Havaitun DRONE: Havaitun DRONE: n taajuuskaistan ja atsimutin mukaan voit valita, mitä DRONEa vastaan. Järjestelmä valitsee automaattisesti taajuuskaistan vastatoimenpiteitä varten ja lähettää automaattisesti signaaleja havaitulla atsimuuttilla. Vastatoimi, vastatoimitehokkuutta voidaan lisätä 4 ~ 6 kertaa, ja se voi välttää kaikki taajuuskaistat ja kaikki siirrettävät kulmat, mikä ei vahingoita normaalia wifi- ja muuta viestintää ja vahingoittaa vahingossa valkoisella listalla olevaa lentokonetta.

4.12 Malliominaisuuksien tallennus: Uusissa malleissa järjestelmä voi tallentaa kuvansiirto- ja taajuushyppyominaisuuksien tietoja, tallentaa automaattisesti ja avata valikon automaattisesti tallennuksen jälkeen, ja se voi tunnistaa mallin automaattisesti seuraavalla kerralla. Erityinen tallennustoiminto voi mukautua teollisuuskäyttöön tarkoitettujen miehittämättömien ilma-alusten tunnistustarpeisiin.

4.13 Äänikehotetoiminto: järjestelmä antaa automaattisesti hälytystiedot ja tärkeimmät toiminnot。

4.14 Laitteiden itseasennustoiminto: Järjestelmässä on gps: n ja Beidoun kaksoispaikannusominaisuudet sekä oma sijainti. Atsimuuttia ei tarvitse säätää manuaalisesti, ja asento voidaan sijoittaa mielivaltaisesti.

4.15 Integroidut havaitsemis- ja vastatoimenpiteet ja antennit: Järjestelmälaitteet eroavat tavanomaisista havaitsemis- ja puolustuslaitteista, mutta integroivat havaitsemisen, vastatoimenpiteet ja täyden kaistan antennit. Se on kompakti ja helppokäyttöinen, vakaa ja luotettava, helppokäyttöinen ja sopii nopeaan käyttöönottoon.

4.16 Malli sisältää ilma-autonomisen tunnistuksen: Drone-mallissa, jota järjestelmällä ei ole, järjestelmän tehtävänä on autonominen oppiminen, tunnistaminen ja arviointi, ja se näkyy tuntemattomana mallina. Jos tiedät mallin, se voidaan tallentaa automaattisesti järjestelmään, ja seuraavan kerran, kun se tunnistetaan malliksi, laittomasti koottu miehittämätön ilma-alus voidaan myös havaita ja sijoittaa.

4.17 Teollisuuskäyttöön tarkoitettujen miehittämättömien ilma-alusten tunnistaminen ja paikantaminen: Erityinen älykäs spektrialgoritmin suunnittelu ylittää yleiset havaitsemislaitteet ja pystyy tunnistamaan ja paikantamaan teollisuuskäyttöön tarkoitettuja miehittämättömiä ilma-aluksia, jopa kootut miehittämättömät ilma-alukset, jotka soveltuvat paremmin terrori-iskujen ehkäisyyn ja hallintaan.

4.18 Avaa uusi malli DRONE-signaaliominaisuuksien tallennustoiminto: Jatkuvasti kehittyvissä ja muuttuvissa DRONE-signaaleissa tallennusmenetelmää voidaan käyttää tietokannan tietojen jatkuvaan lisäämiseen sen varmistamiseksi, että laite ei jää jälkeen pitkään aikaan.

4.19 DRONE-liikeradan kuvaustoiminto, historiallinen tunnistustuloskysely, ohjelmisto- ja tietojen päivitystoiminto jne.

4.20 Tuki VPN:n etäkäyttö- ja ohjaustoiminnolle
