WiFi-turvatarkastuslaite

Laitteen esittely

WiFi-ympäristön turvatarkastuslaitteisto on laite, joka on kehitetty analysoimaan langattomia signaaleja ja paikantamaan tarkasti WIFI-päätelaitteet, kuten matkapuhelimet, tietokoneet ja langattomat kamerat.

Järjestelmä vastaanottaa langattomat signaalit, jotka lähetetään, kun matkapuhelin kommunikoi langattoman tukiaseman kanssa, demoduloi ja analysoi kohdesignaalin sekä analysoi ja tekee yhteenvedon ympäröivistä langattomista signaaleista. Samalla kohde voidaan paikantaa tarkasti mittaamalla WIFI-päätelaitteen langattoman signaalin voimakkuutta. Se tukee myös häiriön vastatoimia kohteen langatonta signaalia vastaan ​​estääkseen sen normaalin verkkotoiminnan.



Tekniset parametrit

Tuote	Parametri
Signaalin muoto	IEEE 802.11a/b/g/n/ac/ax -protokollat ​​(WIFI 3/4/5/6) Bluetooth Classic/Bluetooth BLE
Langaton kanava	2.4G: 1-13 5G: Kanavat, jotka noudattavat langattoman CN-taajuuskaistan standardeja
Bluetooth-standardit	BR/EDR BLE, tukiprotokollan versiot 4.0-5.2
Herkkyyden vastaanotto	-90 dBm
Kattavuus	Sisäänrakennettu{0}}antenni > 50 metriä, tukee ulkoista antennia
Skannausnopeus	5 sekuntia
Paikannustarkkuus	<1 meter
Akun kesto	8 tuntia
Antenni vahvistus	Sisäänrakennettu -antenni 6db, ulkoinen antenni valinnainen
Järjestelmän laitteisto	Kotimaiset integroidut laitteistot
Käyttöjärjestelmä	Linux käyttöjärjestelmä
Mitat ja paino	168 * 95 * 38 mm ; 550 g



Toiminnallinen kuvaus



1.Tukee klassista Bluetooth-tunnistusta ja vähän{1}}tehoa käyttävien Bluetooth-laitteiden tunnistusta.

2.Voit saada tietoja, kuten Bluetooth-laitteen MAC, Bluetooth-tyyppi, laitteen nimi, laitemerkki, signaalin voimakkuus jne.

3. Tukee Bluetooth-laitteiden kohteiden läheistä ja tarkkaa paikantamista.

4. Tukee 802.11a/b/g/n/ac/ax-protokollia (WIFI 3/4/5/6).

5. Tukee kohteen toiminnan havaitsemista (kuumapisteen tunnistus tukee erityyppisiä WIFI-reitittimiä, AP-tukipisteitä, kannettavia WIFI-tukipisteitä, pehmeitä tukipisteitä ja mobiili hot spotteja jne.; päätteen tunnistus tukee erilaisia ​​WIFI-päätteitä, pöytätietokoneita, kannettavia tietokoneita, tabletteja, matkapuhelimia, älykotilaitteita, WIFI-kameroita jne.).

6.Tukee langattomien tukiasemien skannausta, langattoman tukiaseman MAC, verkon nimen, kanavan, signaalin voimakkuuden, lähetystehon, WIFI-version, tuetun nopeuden, laitteen valmistajan jne. havaitsemista (mukaan lukien piilotetut hot spotit).

7.Tukee langattomien päätelaitteiden skannausta, päätteen MAC:n havaitsemista, signaalin voimakkuutta, pääsyn tilaa, tukiasematietoja, tunnistustietoja jne. (mukaan lukien liitetyt laitteet ja kytkemättömät laitteet).

8.Tukee langattoman WIFI-verkon yhdistämistä, voi automaattisesti tunnistaa useita saman verkon tukiasemia ja yhdistää topologisen suhteen tukiasemien ja päätteiden välillä.

9. Tukee tukiasemien ja päätteiden läheisyyttä.

10.Tukee langattoman hyökkäyksen käyttäytymisen havaitsemista.

11. Tukee vastatoimia kohteita 2,4G- ja 5G-taajuuskaistoilla ja tukee vastatoimia tiettyjä kanavia vastaan.

12.Tukee historiallisten havaitsemistietojen säilyttämistä.

13. Se tukee skannaustehon dynaamista säätöä, voi säätää dynaamisesti 10 tehotasoa, suodattaa pois ei--huolestuttavia laitteita, joilla on heikko signaali, ja helpottaa kohteen hakua.

14. Se tukee piilotettujen hot spottien analysointia, voi havaita piilotetut hot spotit ympäristöstä ja niihin liitetyt päätelaitteet ja tukee piilotettujen hot spottien oikeiden nimien jäsentämistä.

15.Tukee tallennettujen havaitsemistietojen ja järjestelmän pakettikaappaustietojen lataamista ja vientiä (viedyt tiedot ovat Excel-taulukossa katselun helpottamiseksi).

16.Tukee lyhyttä analyysiä nykyisestä langattomasta ympäristöstä ja hot spot -kanavan jakelukartasta, joka näyttää hot spot -kanavien käyttöasteen ympäristössä.

17.Tukee langattoman ympäristön aktiivista havaitsemista, joka voi havaita laitteen nykyisen datatoiminnan.

18.Tukee tiettyjen laitteiden tai kanavien langattomien tietojen kaappaamista ja tallentamista.

19.Tukee tallennettujen skannaustietojen ja kaapattujen pakettitietojen USB-vientiä.



Ohjeet

1.Pääkäyttöliittymä

(1)Järjestelmän pääliittymä on myös järjestelmän päävalikko.

(2)Ylätilapalkki on navigointipainike, nykyisen sivun nimi, nykyinen kanavanumero ja akun virta.

(3) Napsauta"Reset"-painiketta nollataksesi järjestelmän toimintatilan.

(4) Napsauta"Tallentaa"-painiketta tallentaaksesi järjestelmän nykyiset skannaustiedot tiedostoon.



2.Nverkkoon

(1) Verkkoluettelossa näkyvät kaikki nykyiset langattoman verkon tiedot, mukaan lukien verkon nimi, vahvin langattoman verkon signaali, verkon tukiasemien lukumäärä ja verkon päätelaitteiden lukumäärä.

(2) Napsauta luettelon kohdetta nähdäksesi yksityiskohtaiset tiedot verkosta.

(3) Yksityiskohtaiset tiedot sisältävät verkon nimen ja verkon liityntäpisteiden ja päätelaitteiden MAC-osoitteet.

(4) Napsauta MAC-osoitekohdetta vastaavassa luettelossa päästäksesi vastaavan tukiaseman tai päätteen tietosivulle.

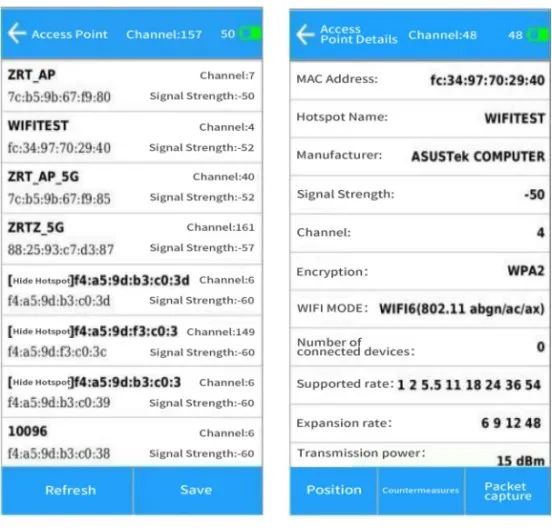

3. Yhteyspiste

(1)"tukiasema"luettelo näyttää kaikki langattoman tukiaseman tiedot ympärillä (mukaan lukien piilotetut hot spotit)

(2) Napsauta"merkintä tukiasemaluettelossa" nähdäksesi tukiaseman yksityiskohtaiset tiedot.

(3) Napsauta"painiketta alla" aloittaaksesi paikannus-, vastatoimi- tai pakettien sieppaustoiminnot nykyisessä tukiasemakohteessa



4.Terminaali

(1) Päätelaiteluettelo näyttää tiedot kaikista ympärillä olevista langattomista päätelaitteista (mukaan lukien yhdistämättömät päätelaitteet).

(2)Luettelon harmaat kohteet ovat laitteita, jotka eivät ole olleet aktiivisia pitkään aikaan.

(3) Jos liittämättömät päätelaitteet ovat epäaktiivisia yli 5 minuuttia, ne poistetaan luettelosta.

(4) Napsauta"merkintä pääteluettelossa"nähdäksesi terminaalin yksityiskohtaiset tiedot.

(5) Napsauta"painiketta alla"paikannus-, vastatoimenpide- tai pakettien sieppausoperaatioiden aloittamiseksi nykyisessä päätekohteessa.

(6) Sen hot spotin nimi, johon kohdepääte on yhdistetty, näkyy päätteen tietojen alaosassa



5. Kanava

(1) Kanavaluettelo näyttää WIFI-kanavien käytön ympäröivässä langattomassa ympäristössä. Sisältää 2,4G-kanavat ja 5G-kanavat

(2) kanavat.

(3)Kanavanumero on kaavion yläpuolella, ja kanavalla havaittujen laitteiden määrä on alla.

(4)Mitä korkeampi karttapalkki on, sitä vilkkaampi kanava on.

(5) Napsauta"vastaava kanavapalkki"siirtyäksesi kanavan tietoihin nähdäksesi kanavan tietyt laitetiedot.



6. Häiriöiden tunnistus

(1) Häiriöiden havaitsemisen tarkoituksena on havaita hyökkäyskäyttäytymistä ympäröivässä langattomassa ympäristössä, pääasiassa sen havaitsemiseksi, onko kohteen yhteys katkaistu haitallisesti.

(2) Kun havaitaan, että kohteen yhteys katkeaa usein, voidaan katsoa, ​​että kohdetta torjutaan keinotekoisesti.





7.Aktiivinen tunnistus

(1) Aktiivinen tunnistus on tunnistaa laitteet, jotka tällä hetkellä lähettävät tietoja ympärillä, ja siinä on myös WIFI-piilokameroiden havaitseminen.

(2)Jos kohteella havaitaan piilokameran ominaisuuksia, se merkitään punaisella ja antaa hälytyksen. (Kun kameran hälytys havaitaan, voit tehdä tarkemman arvion palaamalla pääliittymään nollaamaan laitteen tunnistustiedot ja suorittamalla sitten aktiivisen tunnistuksen uudelleen.

(3)Jos useita havaintoja raportoidaan, voidaan määrittää, että kohde on piilokamera)



8. Tiedostonhallinta

(1)Tiedostojen hallintasivulla näkyvät laitteen tallentamat skannatut tiedostot ja pakettikaappaustiedostot. Tiedostot voidaan poistaa.

(2) Ulkoinen USB-levy (alustettu FAT32:ksi) voidaan liittää tiedostojen vientiä varten, ja viedyt tiedostot poistetaan automaattisesti laitteesta.

(3)(Tiedostojen nimet, jotka päättyvät "kaikki" osoittavat, että tiedosto sisältää sekä tukiasema- että päätetietoluettelot. "ap" tarkoittaa, että se sisältää vain tukiasemaluetteloita, ja "sta" tarkoittaa, että se sisältää vain pääteluetteloita.

(4)Tiedot tallennetaan myös kotisivulle tai verkkoon, mukaan lukien kaikki luettelot. Tiedot tallennetaan tukiasemaluettelosivulle, mukaan lukien vain tukiasematiedot, ja tiedot tallennetaan päätesivulle, mukaan lukien vain pääteluettelotiedot.)



9. Laitteen tiedot

(1)Laitetietosivulla on laitteen ohjelmiston versionumero, ja laite voidaan päivittää tai konfiguroida.



Laitteen päivitys:

Alusta USB-asema FAT32:ksi, nimeä päivityspaketti uudelleen muotoon update.bin ja laita se USB-aseman juurihakemistoon.

Kun olet kytkenyt USB-aseman, napsauta Laitepäivitys. Kun automaattinen päivitys on valmis, päivityksen valmistumisen käyttöliittymä avautuu.

Irrota USB-asema ja suorita päivitys loppuun napsauttamalla Käynnistä laite uudelleen.

Aseta järjestelmän herkkyys:

Kun olet valinnut järjestelmän skannauksen tunnistuksen herkkyyden liukusäätimellä, napsauta takaosassa olevaa Aseta-painiketta. (Mitä pienempi herkkyys, sitä pienempi järjestelmän tunnistusalue)

Aseta järjestelmän aika:

Kun olet napsauttanut vastaavaa kohdetta aikapalkissa, valitse se takaosassa olevalla säätöpainikkeella. Napsauta sitten Aseta-painiketta asettaaksesi.



10. Kohteen sijoittelu

(1) Kun kohteen paikannus on aloitettu tukiaseman tietosivulla tai päätteen tietosivulla, paikannussivu hyppää.

(2)Karttaosoitin on kohteen nykyinen signaalinvoimakkuus. -100 on kauimpana etäisyys ja 0 on lähin etäisyys.

(3) Samaan aikaan äänikehotteiden eri taajuudet annetaan kohdesignaalin voimakkuuden mukaan. (Tukiaseman paikannusarvo on tasaisempi. Jos tukiasema ei raportoi, sulje paikannus ja-skannaa tukiaseman tiedot uudelleen. Tukiasema on saattanut vaihtaa toimivaa kanavaa.

(4) Päätelaitteen paikannuksessa, jos kohde on aktiivinen, paikannusarvo on tasainen. Jos kohde ei ole aktiivinen, arvo on yleensä epäjatkuva.)



11. Kohdelaskuri

(1) Kun vastatoimenpide on aloitettu kohdetta vastaan ​​tukiaseman tietosivulla tai päätteen tietosivulla, vastatoimenpidesivu ohjataan uudelleen.

(2) Vastatoimenpiteen tilatiedot ovat sivun alaosassa, ja nykyisen onnistuneen vastatoimen laitteen MAC-osoite näytetään.



12. Kohteeseen tarttuminen

(1) Kun kohteen pakettien sieppaus on aloitettu tukiaseman tietosivulla tai päätteen tietosivulla, kaappaussivu hyppää.

(2) Tiedonkeruumuoto on 802.11-ilmarajapinnan langaton kehysdata, joka on tallennettu pcap-muodossa, joka voidaan viedä USB-muistitikun kautta ja tuoda analyysiohjelmistoon, kuten Wire Shark -sovellukseen katselua varten.



13. Ulkoisen suunta-antennin käyttäminen

Laitteessa on integroitu monisuuntainen antenni. Tarkkaa paikannusta tehtäessä laite tukee ulkoisia suunta-antenneja.



14.Laitteen lataus

Laite ladataan 12V laturilla. Alkuperäisen laturin latausteho on 12W. Latauksen aikana laturi näyttää punaista valoa ja täyteen ladattuna vihreää valoa.
